拓普康GT-10001助力水库大坝变形监测

崇仁县境内河流属抚河水系，有大小河流140余条，总流程长达910千米，河流密度达每平方公里0.6千米，其中流域面积在50平方千米以上的河流有11条，流域面积在10平方千米以上的有42条。崇仁县属亚热带湿润季风气候区，四季分明。年平均气温17.5°C，日照时数1743.2小时，无霜期年平均为266天，年平均降雨量1773.6毫米。降雨量的时空分布不均匀，5至6月份雨量集中且强度大。

监测方法：

2、水平位移监测

（1）测点布置和埋设

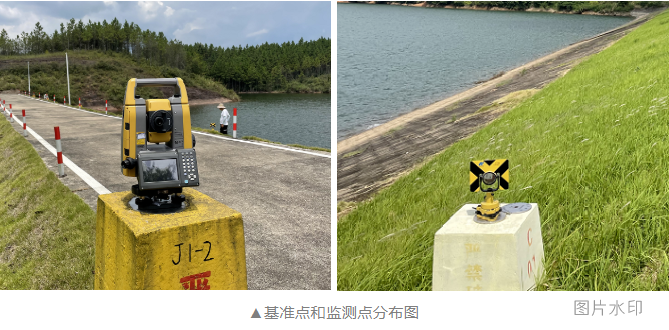

水平位移监测点分为基准点、工作基点、变形监测点3种。基准点和工作基点均为变形监测的控制点。基准点一般距离施工场地较远，应设在影响范围以外；工作基点则布设在基坑周围较稳定的地方，直接在工作基点上对水平变形监测点进行观测。水平位移监测点应沿其结构体延伸方向布设，水平位移监测点的布设位置和数量按照设计要求布设。

（2）平面控制网的建立和初始值的观测

水平位移监测控制网按两层布设，由控制点（基准点、工作基点）组网，由观测点及所联测的控制点组成扩展网。对于单个目标的位移监测，可将控制点同观测点按一层布设。控制点坐标由业主提供。

（3）监测方法

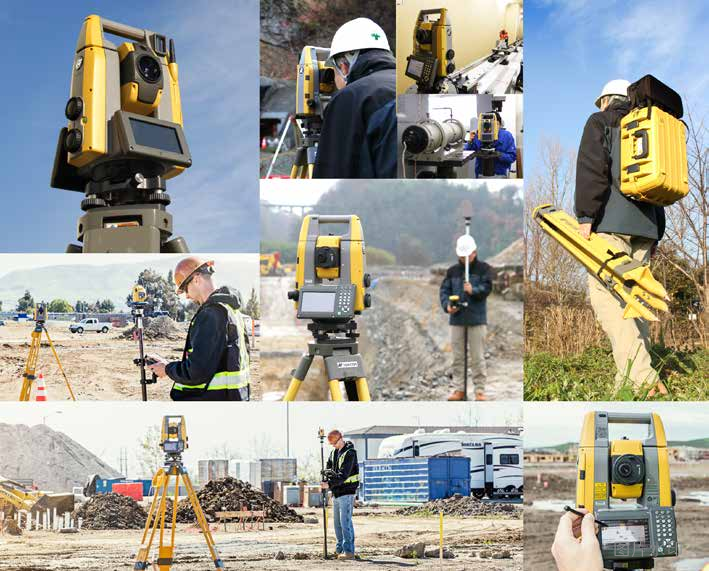

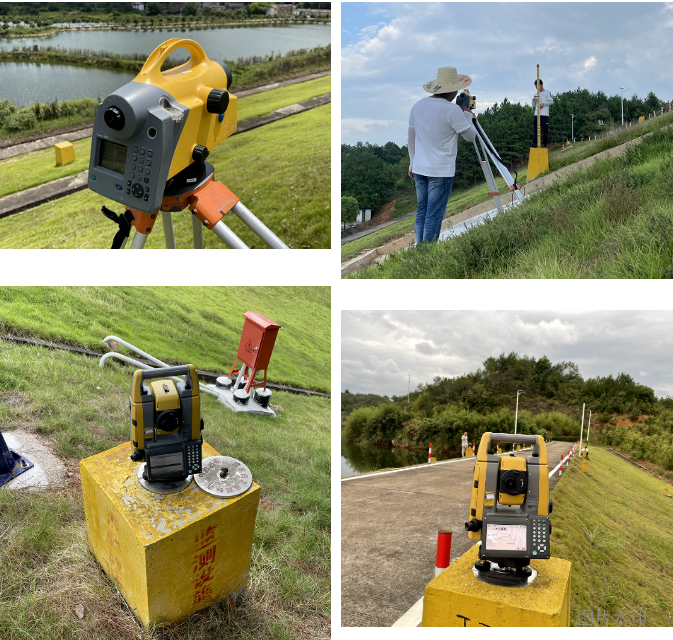

平面监测网为一*等边角网，采用拓普康GT-1001全站仪进行观测。

注意事项

（1）每个测区的基准点不应少于3个，工作基点多少视监测情况而定，根据本工程的特点，结合《土石坝安全监测技术规范》SL551-2012的规定，可将工作基点设置于大坝四周

（2）对埋设后的监测标志点应采取适当的保护措施，以防受到毁坏。

（3）使用仪器进行观测时，要尽量减少仪器的对中误差、照准误差和调焦误差的影响。监测应在通视良好，成像清晰的有利时刻进行。

3、垂直水平位移监测

（1）观测仪器

观测采用电子水准仪天宝dini03与其配套铟钢尺测量，符合规范要求。

（2）观测方法

测量时采用往返闭合测量。往返测总距离约为4.3km，

（3）垂直水平位移作业、计算

⑴沉降观测遵循先控制后加*密的原则，在观测前要检查维护监测控制网的可kao性。垂直水平位移严格按照二等水准测量要求进行作业，在作业过程中采用相同的观测路线和观测方法，使用同一仪器，并尽量长期固定司镜人员。

⑵沉降计算方法如下：

本次沉降=本次高程-上次高程

累积沉降=上次累积沉降+本次沉降

当日沉降量值大于1mm（包括1mm）时则认为垂直水平位移点发生了变形或存在变形趋势；当累计沉降值大于2mm（包括2mm）时，则认为垂直水平位移点发生了沉降变形。

⑶填写沉降变形表格，绘制时间沉降变形曲线，进行变形分析。

注意事项：

⑴初始值的观测一般取2～3次的数据的中值，每次初始值观测的时间要尽可能的短。

⑵在监测数据发生异常现象，要及时通知有关各方，同时加密监测频率，以防突发事故，直到采取有用措施。

⑷基准网的维护作业：对沉降基准网进行定期校核，以防基准网本身发生变形，以保垂直水平位移成果的正确性。

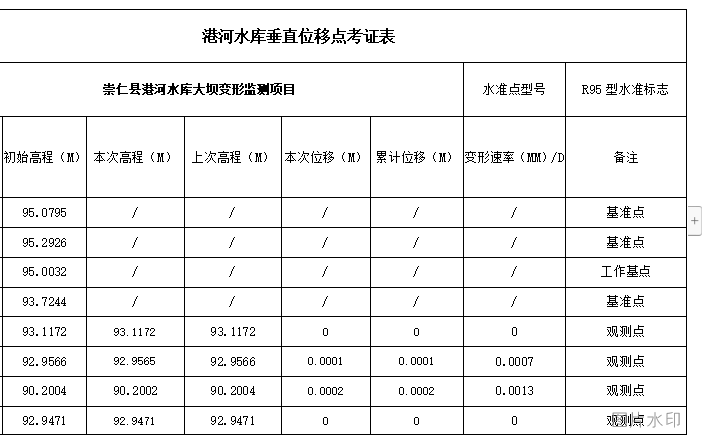

水库监测结果：


水库监测总结：
由于受到材料退化、地震、人为因素等影响会发生水库主体结构的损坏和劣化。若不及时检测和维修，将会导致较大的破坏和坍塌，带来的损失也是不可预估的。定期对运营期水库进行监测，及时地保护水库主体结构的安全是有需要的。
